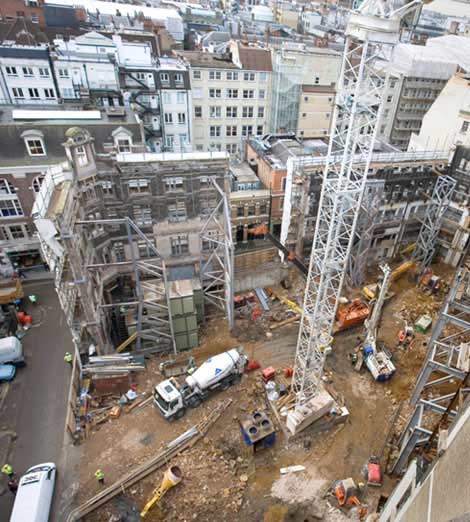

Bien avant qu'ASR ne soit choisi pour fabriquer son petit Aquarium, le quartier a subi quelques modifications.
Image empruntée au site :lhttp://www.regentstreetonline.com/crownestate/chesham_house.html

_____________________________________

L'aquarium

L'ébauche du projet, les plans permettant d'élaborer la structure et les volumes.

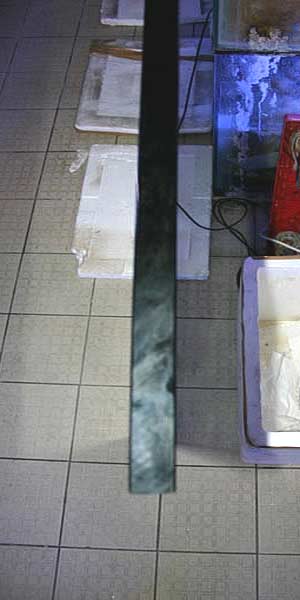

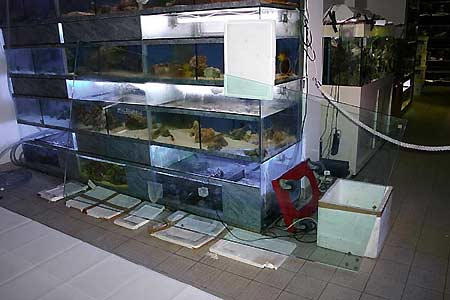

Chez nous tout a commencé par l'assemblage de vitres de 25mm

Joli bout de verre!

Et par un prompt renfort ils se retrouvèrent trois mille! Ou pas de cuve sans les amis!
Remerciements à : "Frère tuck", "Frodon" (récif du vendredi.org), Eric Boulaigre et fils, Matthieu Laville, Bérénice, Patrick Porcher, Julien, Kevin, Damien, Arnaud, Christian Berre, Michel (le bacdemichel.com), Sylvain, "Paco", "Matt", Eric "Quéqué", Laurent Risi et tous les autres.

____________________________________________________________________________________________________

La cuve en verre

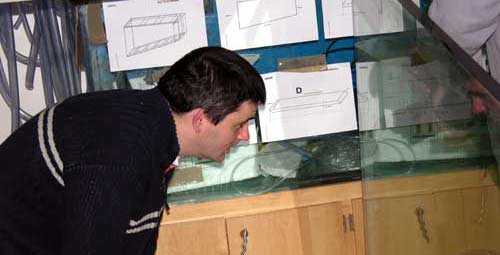

	L'oeil incrédule de l'ingénieur en rupture des matériaux . Car bien sûr toute notre fabrication est controlée par notre nouveau maître de l'univers, le Sieur Frodon de RDV!

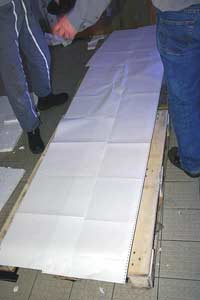

Les plans sont à l'arrière pour reconnaître les pièces du puzzle Sur du verre épais le joint de colle est en conséquence, le pressage n'est pas aisé.

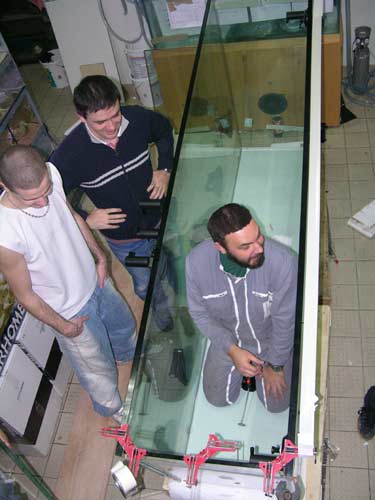

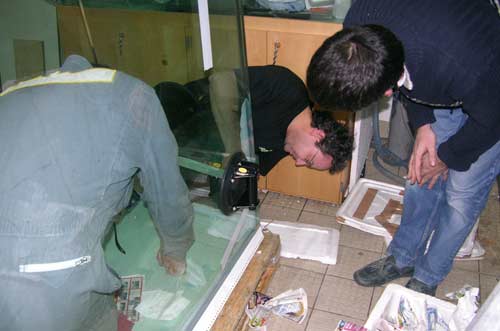

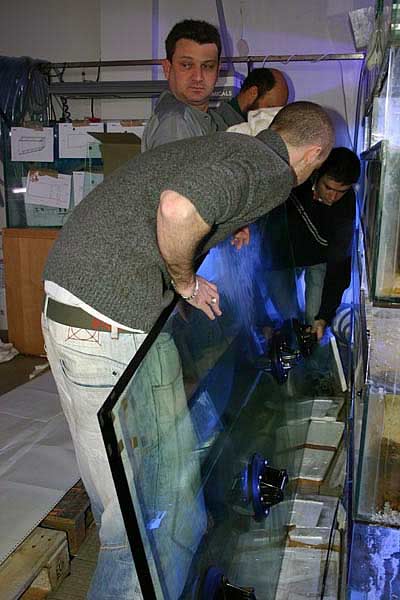

	Pas moyen de lisser l'intérieur sans y pénétrer! C'est la que la cuve semble étroite.

	Et par un prompt renfort ils se retrouvèrent trois mille! Ou pas de cuve sans les amis! La manipulation de plaques aussi lourdes demande quelques bras musclés. Sous l'aquarium le collage se fera directement sur les pallettes qui serviront après séchage de la cuve au transport

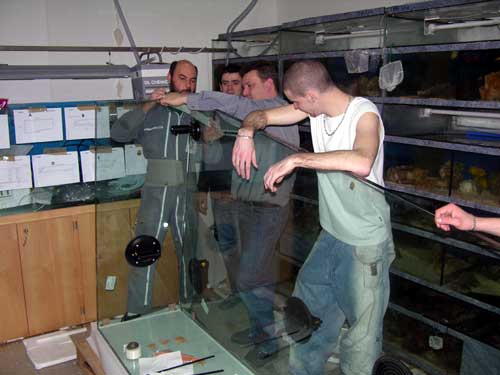

	Les mêmes pendant l'effort, moi forcément je prends la photo, on ne peut pas être partout! :-) Visiblement cela se passe très bien ainsi. 5 personnes pour un coté, et le fasciesse contrarié d'Eric prouve que ce n'est pas du chiqué.

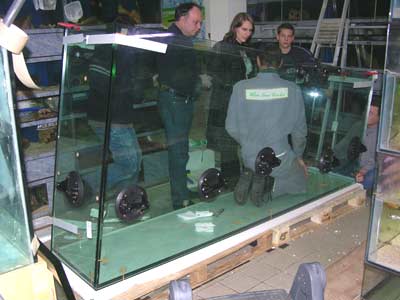

Hésitation avant levage... On les comprend!

Le projet a été dicté par les impératifs esthétiques des designers de la société QuickSilver -Aquarium marin rapellant l'esprit surf originel de la marque - Inclinaison du fond de l'aquarium -Cuve étroite pour ne pas prendre trop de surface au sol -Ensemble suspendu sur deux points d'apuis seulement -Mise en conformité avec la législation Anglaise pointilleuse -Cuve haute pour une vision des clients de tous points du magasin

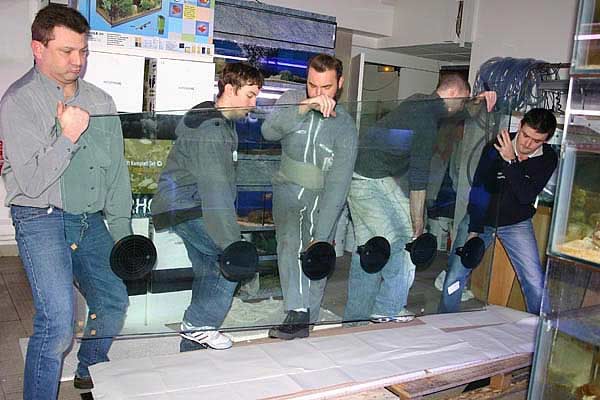

	Le 25mm c'est trés lourd et ça ne tiens que par du scotch avant collage, mais renforcé tout de même! Au centre l'ami quéqué.

Le collage a eu lieu dans la salle d'acclimatation, nos tables de collage s'arrétant à 2500mm, le poids des vitres de toutes façons n'autorisait pas le levage à bout de bras sur ces mêmes supports. C'est donc directement au sol sur les planches de support et les palettes de transport que le bébé sera assemblé. Les vitres latérales fleurtent avec les 200kg, il faudra 6 personnes à chaque manipulation pour les mouvoir. 25 cartouches de colle seront utilisées pour la structure sans les renforts. Le collage monopolisera environ 12 personnes en comptant le petit personnel fournissant thé et café. Le séchage des joints, avant pose des renforts, prendra trois semaines et pourtant au moins 5mm au coeur sont toujours moelleux. La largeur des palettes, le poids de l'ensemble (prés de 890kg) ainsi que la longueur de l'aquarium (2550mm) ne permettront pas de descendre l'escalier de l'atelier du magasin, il faudra donc descendre par l'entrée principale et déambuler au travers de celui-ci. 26 personnes s'attelleront à cette rude tâche, et malgré cela la descente de l'escalier restera un souvenir pour certains! un des chariots à roulette cédera d'ailleurs sous la charge (et sous les hurlements de Paco, pour ceux qui connaissent l'animal!) :-)

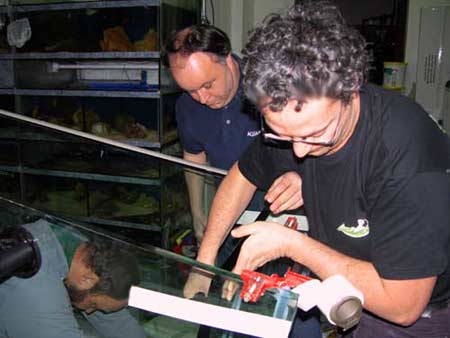

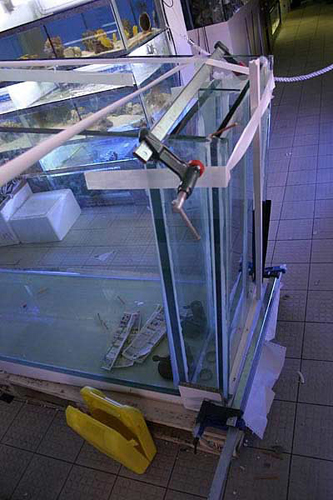

La surverce, avec quelques arguments de serrage!

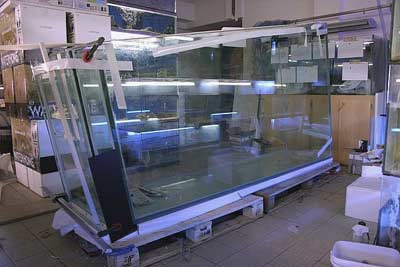

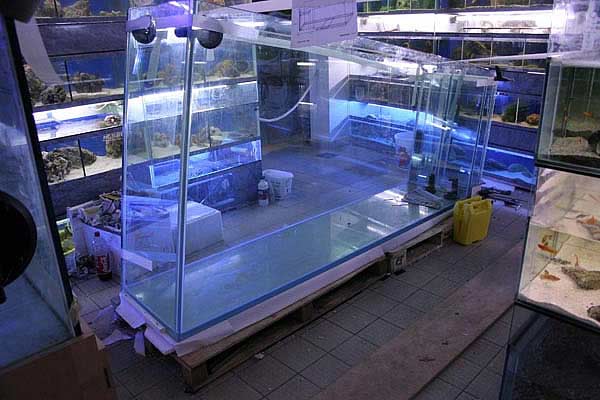

La cuve séchera tranquillement avant que nous n'attaquions les renforts.

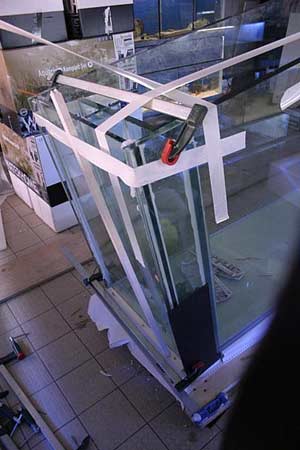

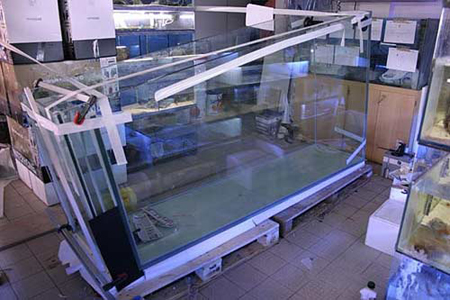

	Il n'est pas facile sur de tels volumes d'obtenir un équerage parfait. La coupe, l'usinage du verre manque de présision, la manipulation n'est pas aisée. Pour corriger l'assiette, il faudra tendre des rubans adhesifs renforcés dans tous les coins de la piece.   Le projet initial était d'une largeur de 500mm seulement, et après négociation nous permettra d'aller à 600mm, mesure plus en adéquation avec un aquarium avec décor central, visible de part et d'autre

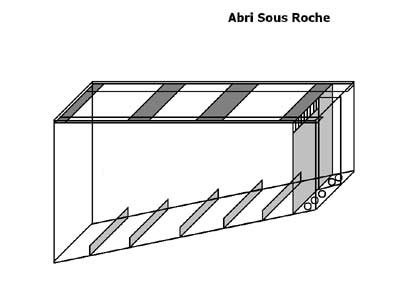

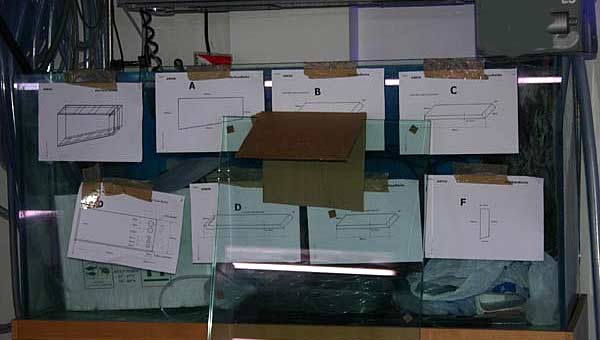

Les croquis permettant d'aider à l'assemblage.

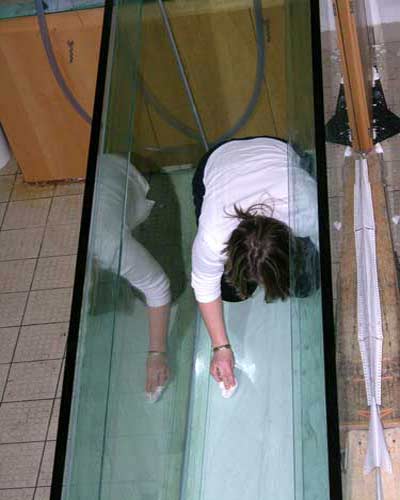

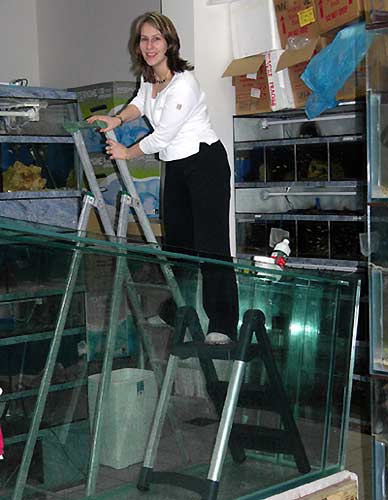

Le dégraissage des surfaces dans ce genre de cuve oblige à visiter l'intérieur.
C'est aussi une opération stricte qui conditionnera la resistance des collages dans le temps.

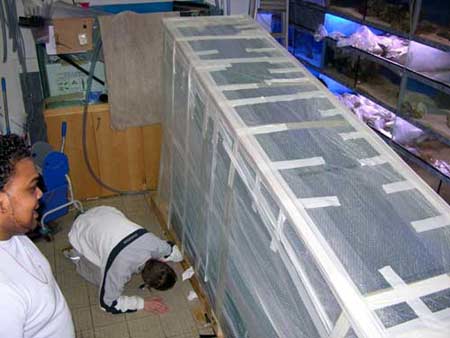

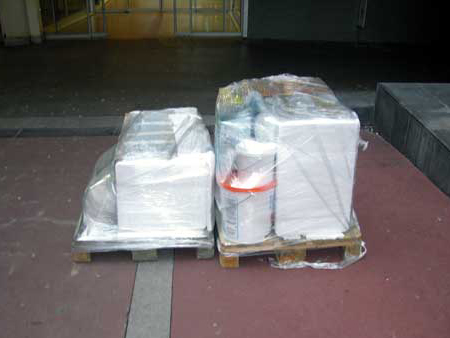

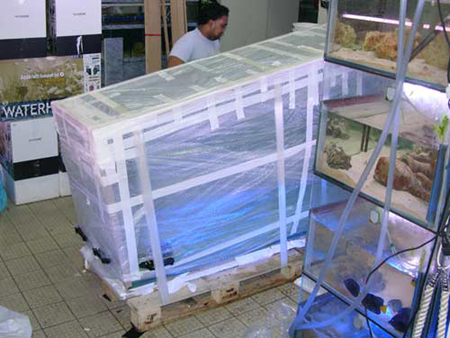

Le reste du matériel sera lui aussi transporté avant l'arrivée de l'équipe sur place.	Un emballage soigné permettra d'atteindre Londres sans encombre. Avec Julien à la prière du scotch sous aquarium et Arnaud mort de rire!

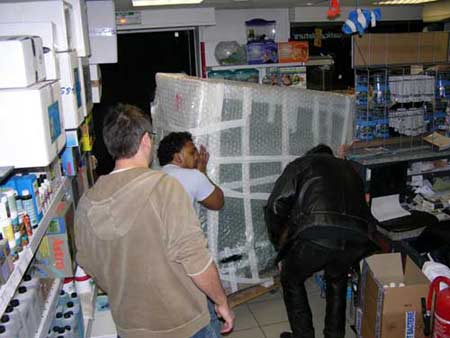

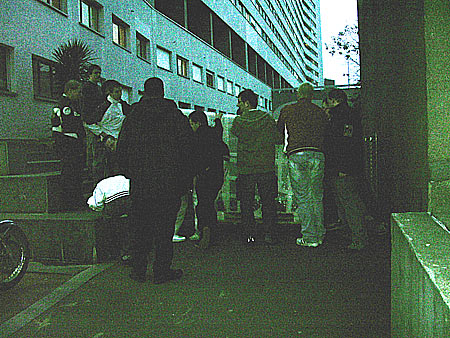

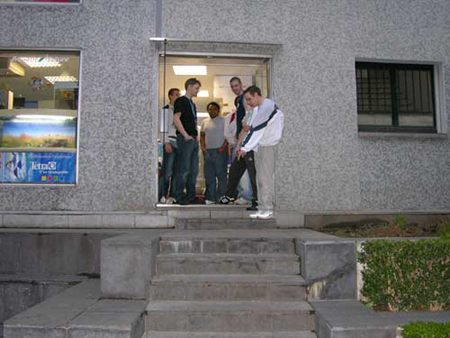

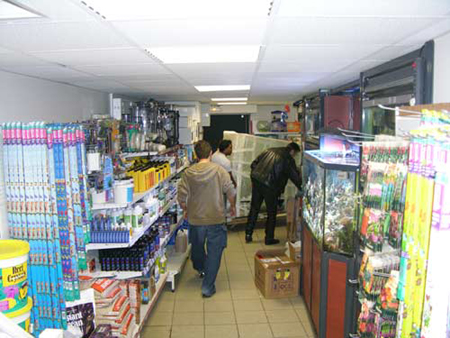

La balade sur roulette dans le magasin permetra l'échauffement avant l'escalier! Pas de photo pour cette opération, j'avoue que je n'ai pas osé lacher cette cuve avant le sol salvateur, pourtant l'opération fut épique malgré les nombreux intervenants.	Et oui la boutique d'Abri Sous Roche n'est pas de plein pied, opération délicate en vue.. On discute de la meilleure façon de ne pas finir écraser un peu plus bas! :-)
En attendant le coup de main des amis le staff d'ASR reste confiant! :-) L'aquarium est déja prés de la porte, il ne reste plus qu'à faire descendre l'escalier au 900kg de verre à bras d'hommes!	Plutôt étroit malgré tout, nous qui pensions étre enfin à l'aise aprés notre déménagement de l'ancien local.
	Merci encore à tous, le bac descendra l'escalier et montera dans le camion. l'élévateur de celui-ci refusera d'ailleurs de le faire, il n'était prévu que pour un maximum de 750kg... Si Abri Sous Roche perdure ce n'est que grâce à vous tous les amis qui sur un coup de fil venez donner un coup de main, une aide, un conseil, votre amitié! Nous ne serons jamais les meilleurs, les plus savants, les plus forts, mais dans ce milieu de pros parfois aigris nous aurons la force de votre soutien, c'est la notre force, notre passion commune.
Merci à tous les amis.

______________________________________________________________________________________________________

La structure

Pendant ce temps la structure avance elle aussi.

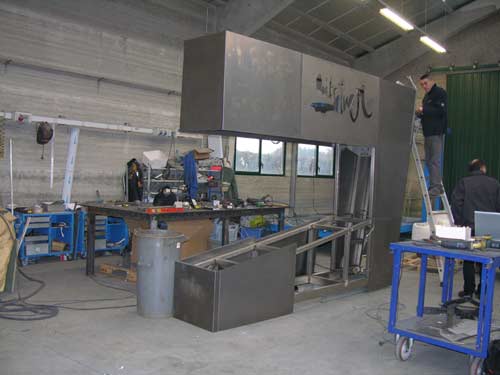

Préparation de l'habillage en inox de la structure chez le préparateur métal.

	La poutre maîtresse, et aussi le pied arrire, car le pari fou de cet aquarium, c'est qu'il est totalement découplé du sol! Suspendu sur 2 pieds seulement à 30cm du sol. L'épine dorsale vue ici s'encrera directement du sol au plafond pourtant lointain.

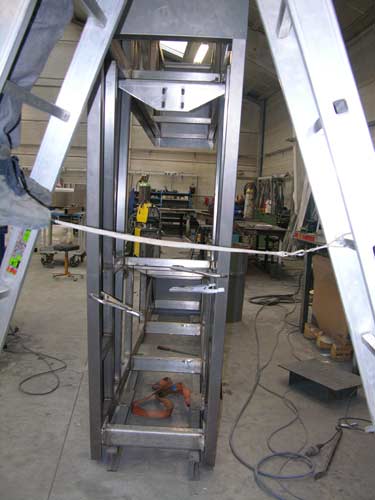

	La structure vue de dos, derriere des étagéres et un fond ammovible prendra place des étagéres de rangements pour les vétements! Et oui le bac servira aussi à la vente dans le magasin Quick Silver!

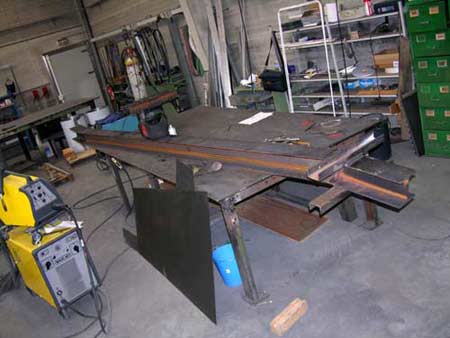

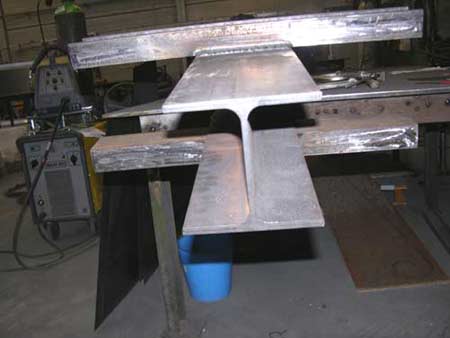

	Un IPM de bonne dimension, nous avons vu large, s'agirait pas d'abimer un sujet de la reine!

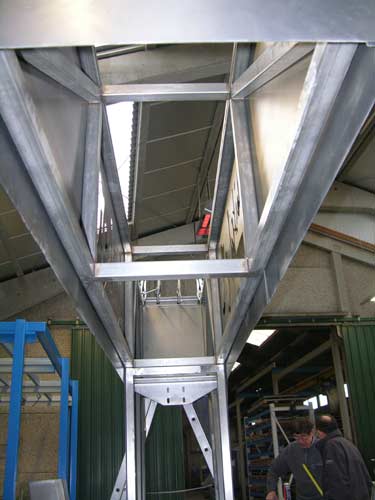

Grace aux bras de force et aux sections conséquentes de l'inox, la partie haute est dans le vide, elle servira aussi de soutien aux rampes HQI. Cette structure suportera même le poids des peintres sur le chantier, qui déjeunerons même sur place! Sont fous ces Anglais

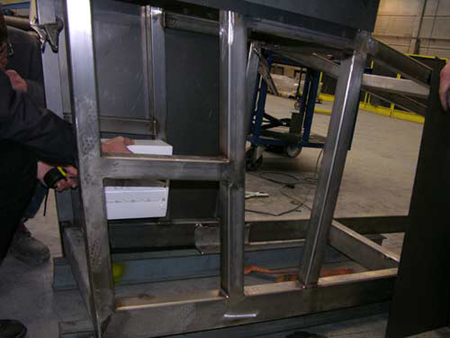

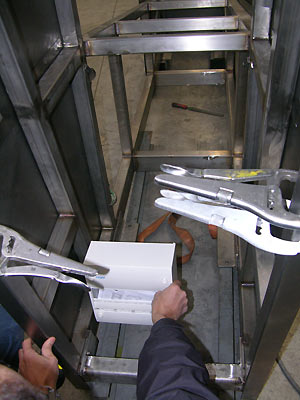

	Essai de mise en place du tableau électrique et des protections 30ma.

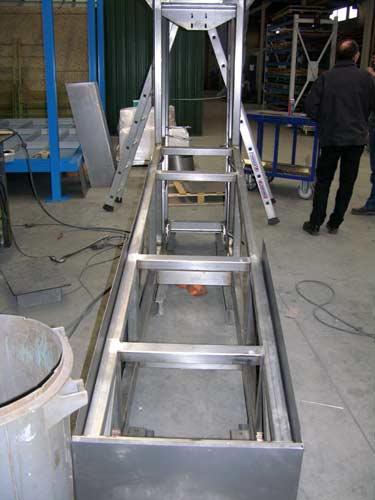

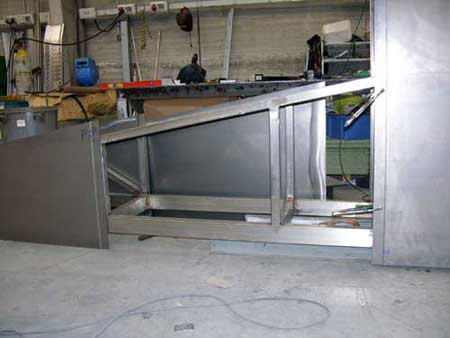

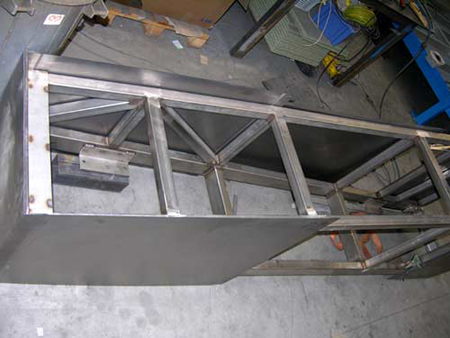

Le socle accueillera la décantation et la réserve d'eau osmoseé. le support en inox de section 50 x 80mm, excusez du peu.

Un superbe travail des soudeurs inox	La trappe permettant d'intervenir sur les décantations pour la maintenance.

____________________________________________________

Le voyage

Londres enfin.

C'est le départ, nous allons rejoindre la cuve qui est partie depuis quelques jours
Arrivée par un petit matin sombre où l'on s'apperçoit que les Londoniens ont aussi du mal à se faire à la circulation à gauche, à moins que ce ne soit un réveil dificile. Immaginez que la voiture mercedes noire vient de planer par dessus un plot en béton, avant d'atterrir sur cette charmante Lancia rouge!
Autant vous dire que nous avons conduit prudemment après cela, ils sont fous ces Grands Bretons comme le dirait Obélix...

Il ne pleut pas tout le temps, la preuve!

____________________________________________________

L'installation et le montage

Une partie du Staff est déja dans les starting block, on sent la motivation à son paroxysme!!!

Au boulot!

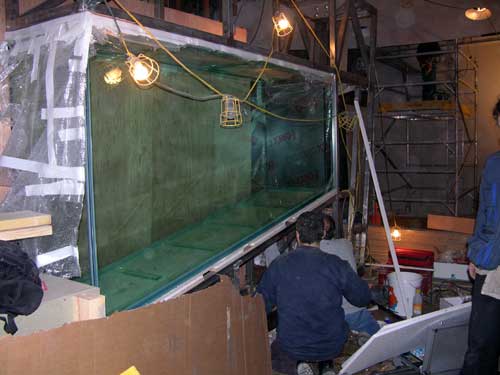

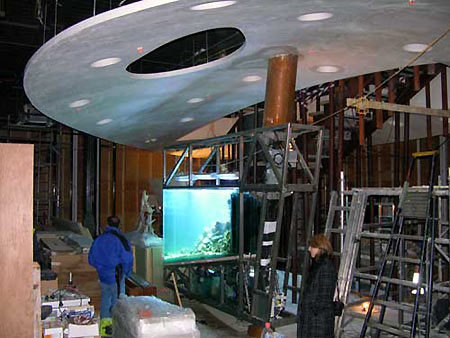

Sur place, dans la poussiere du chantier, la mise en place et l'installation plus quelques surprises...
Nous ne sommes pas seuls et visiblement le chantier a pris du retard, il faudra défendre bec et ongle l'espace vital et ses outils!

Bien sur tout cela n'aurait pas été possible sans l'aide du Pacounet! Qui d'autre aurait pu tirer 50m de câble de section 6 fois 5² sous 8 métres sous plafond? Soit plus de 100kg de cable blindé Anglais au dessus de nos têtes le tout en équilibre sur des échelles trop courtes... On voit d'ailleurs à son air que ce n'était pas le jour à lui chercher des noises! :-))

Pour le décor de pierres vivantes sur un fond en inclinaison de 15% c'est encore Bérénice qui intégrera le mastodonte.

Enfin le bac est en eau, il ne fait pas chaud sur ce chantier ouvert aux quatres vents, surtout que les journées de travail auront été plutôt longues.

La finition enfin des toles inox inaltérable, découpées au lazer et rouillé artificiellement, un comble pour un aquariophile!

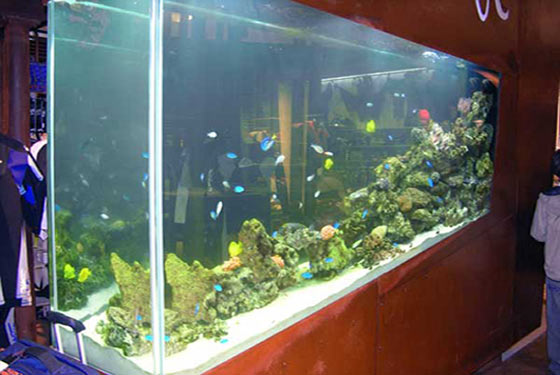

Quelques semaines plus tard, les premiers habitants.

Si vous passez à Londres, penssez à prendre un peu de Nori et quelques paillettes pour mes petits copains que j'ai laissé là-bas...snif...

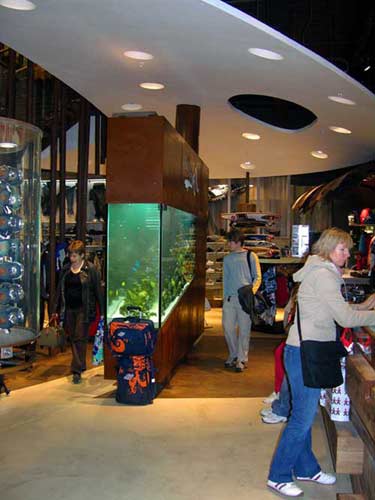

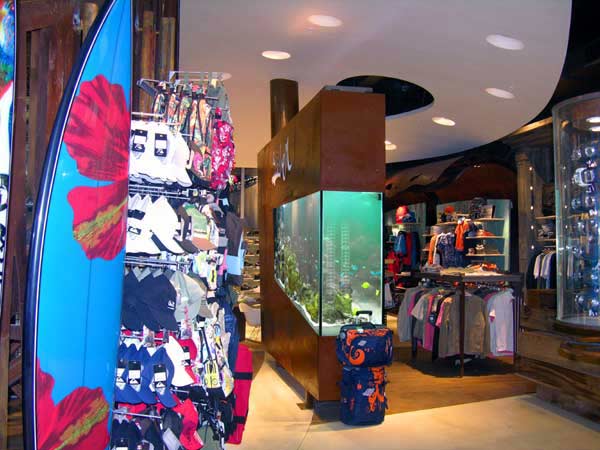

Et dejà les premiers clients.
