Les trois posibilités d'éclairage : HQI - HQI+tubes - tubes seuls
pour eau douce.
HQI seuls
HQI+tubes
Les rampes HQI : UFO
complet et clasic-plus existe en puissance de 70 à 400w.
- 1 X 150 W avec 2 tubes
Dulux bleu 24 W (600 L X 400 l X 85 H)
- 1 X 250 W avec 2 tubes Dulux bleu 24 W (600 L X 400 l X 85 H)
- 1 X 400 W avec 2 tubes
Dulux bleu 24 W (600 L X 400 l X 85 H)
- 2 X 150 W avec 2 tubes
Dulux bleu 30 W (1200 L X 400 l X 85 H)
- 2 X 250 W avec 2 tubes Dulux bleu 30 W (1200 L X 400 l X 85 H)
- 2 X 400 W avec 2 tubes
Dulux bleu 30 W (1400 L X 400 l X 85 H)
- 2 X 400 W avec 2 tubes Dulux bleu 30 W (1800 L X 400 l X 85 H)
- 3 X 150 W avec 2 tubes
Dulux bleu 58 W (1800 L X 400 l X 85 H)
- 3 X 250 W avec 2 tubes Dulux bleu 58 W (1800 L X 400 l X 85 H)
- 3 X 400 W avec 2 tubes
Dulux bleu 58 W (2100 L X 400 l X 85 H)
- 3 X 400 W avec 2 tubes Dulux bleu 58 W (2100 L X 400
l X 85 H) ballasts séparés dans boîtiers extérieurs
(600 L)
Les rampes
HQI : U.F.O sont aussi décliné sans tube bleu sous
l'appellation UFO clasic
AMPOULE Aqua connect 11700 k disponible en 70w, 150w, en culot E40 ou double
culot 250 W et 400watts

AMPOULE Aqua connect 14000 k disponible en 70w, 150w, en culot E40 ou double
culot 250 W et 400watts
L'aquarium de monsieur Rossi.

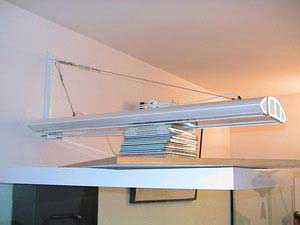

Quelques idées de suspention.
L'acrochage latéral par Gilles

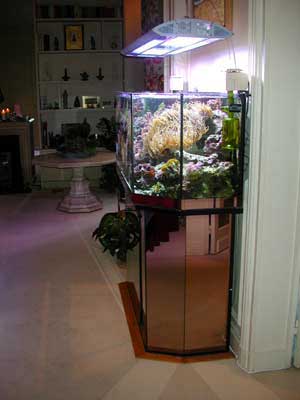

Rampe UFO 2 x 400watts

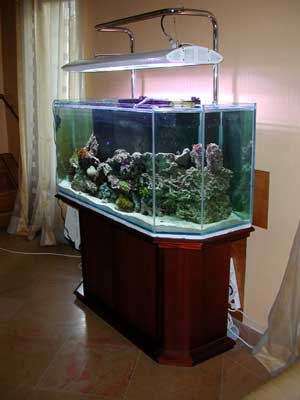

Le bac d'Elise

Lautre 'aquarium de monsieur Rossi. ____________ L'aquarium de monsieur Rossi.
Munis d'ampoule Osram dayligt les rampes UFO sont parfaitement indiqué
pour la croissance et l'éclairages des plantes et aquarium d'eau douce.
Eclairage d’Aquarium

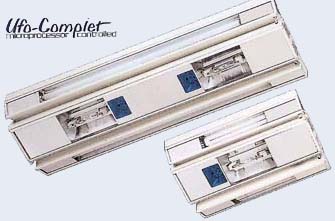

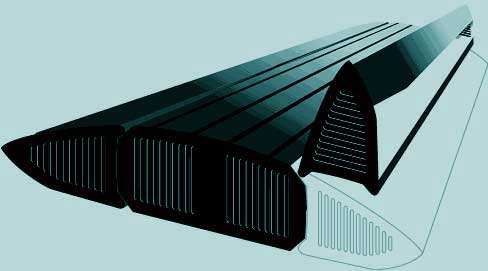

UfO COMPLET
Traduction de la notice par
F.P-L : MARS : MARS,
http://mars.reefkeepers.net
Un système poussé à la perfection d’éclairage
pour aquarium, avec un microprocesseur intègré contrôlant
la simulation des cycles jour/nuit incluant le crépuscule et les phases
de la lune.
PRESENTATION GENERALE
Pendant des années, beaucoup d’efforts ont été investis
pour produire un système d’éclairage d’aquarium simulant
la nature de la manière la plus parfaite possible. Les avancées
technologiques ont amélioré la qualité des lampes pendant
qu’au même moment les connaissances concernant les besoins des plantes,
des poissons et des invertébrés se sont développées.
En conséquence, nous sommes continuellement face à un nouveau
challenge.
Ceci est particulièrement vrai pour les aquariums marins, où beaucoup
de connaissances ont été acquises à propos de la maintenance
et de l’élevage au point que la seule durée correcte de
l’éclairage diurne ne suffit plus. Les effets de la lumière
nocture et des phases de la lune doivent être pris en compte afin de créer
une simulation quasi parfaite, et pour simuler par exemple la ponte des coraux.
De plus, les attentes des clients doivent être satisfaites à la
fois en termes d’aspect esthétique agréable et de simplicité
d’utilisation. Au même moment, l’aquarium doit rester aisément
accessible lors des maintenances.
Tous ces besoins des habitants de l’aquarium et du propriétaire
sont satisfaits par le luxueux système d’éclairage UFO-COMPLET.
Sous cette forme, le système UfO est une combinaison unique d’une
simulation optimale de l’éclairage nocture et diurne, d’une
aide à la maintenance fournie par les ailes mobiles de la lampe qui permettent
un accès aisé à l’aquarium, et de l’absence
de besoin de programmer des heures d’allumage et d’extinction des
lampes. Un programe complèt de simulation du cycle jour / nuit rend les
réglages inutiles.
Sans lumière pas de vie !
Cette loi de la nature prend une importance spéciale
lorsque les biotopes et les cycles naturels sont simulés en aquariums.
La bonne quantité, et plus important encore, le bon type de lumière
sont des prérequis impératifs. Seul le bon type de lumière
permet aux plantes d’extraire le carbone du CO2 (dioxyde de carbone).
Dans un aquarium marin, la lumière est particullièrement
importante depuis qu’il accueille en majorité des animaux sensibles
à la lumière, tels les coraux qui ont besoin de l’énergie
lumineuse pour s’en nourrir en la transformant en acides aminés.
La structure spéciale de l’eau de mer altère

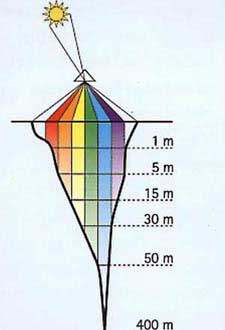

les couleurs de la lumière solaire en fonction de la profondeur.
.jpg)
Il est intéressant de constater que la couleur bleue
peut pénétrer les couches d’eau plus profondément
que le rouge qui est filtré dans les premiers mètres. Les invertébrés
des récifs se sont parfaitement adaptés à ces contraintes
lumineuses au cours des millénaires, pour tirer le plus d’énergie
possible de la lumière disponible.
La relation entre les rayonnements rouges et bleus présents
dans l’eau est mesurée en degrés Kelvin (on parlera de température
de couleur). Une température de couleur basse indiquera une faible présence
de bleu, au contraire d’une température de couleur élevée.
Il est intéressant de savoir que la lumière solaire naturelle
a une température de couleur d’environ 6000 °Kelvin à
la surface de l’eau, comparée à la température de
couleur de 12 000 ° Kelvin mesurée à dix mètres de
profondeur. Comme nos aquariums ont généralement une profondeur
inférieure à un mètre, cette températures de couleur
n’y existe pas naturellement. Pour s’assurer une simulation de la
lumière proche de celle dans le milieu naturel et donc la réussite
de son aquarium, une lumière d’une température de 8000 à
12 000 ° kelvin devra être utilisée.
Si la température de couleur exprime le ratio entre les rayonnements
bleus et rouges, cela ne donne aucune indication sur la couleur de la lumière.
Par exemple, une source de lumière de 10 000 °K pourrait avoir une
dominante verte, bleu ou rouge.
Dans ce contexte, il est utile de mentionner que l’utilisation
courante de mesures en LUX afin de juger un éclairage d’aquarium
est complètement inapproprié. Les LUX ne donnent pas une valeur
reflètant l’intègralité du spectre lumineux, mais
seulement une mesure de ce que l’oeil humain peut percevoir. NOTRE système
d’éclairage d’aquarium n’est pas conçu pour
répondre aux besoins humains mais pour satisfaire ceux des invertébrés
(eau de mer) ou des plantes (eau douce), et il s’agit simplement de deux
choses différentes !
Pour cette raison, il n’est pas suffisant de mesurer une
source lumineuse avec un Lux mètre pour vérifier si elle est optimale,
car cela ne tient pas compte de certaines caractéristiques lumineuses
qui font un aquarium en bonne santé. L’utilisation d’un Lux
mètre ne détectera pratiquement pas de variation d’une source
lumineuse dans le temps alors que la composition de la lumière aura été
fortement altérée.
En conclusion, on peut noter l’existence d’un grand
nombre d’unités de mesure de la lumière (Lux, RA-Index,
Kelvin,...) mais une seule n’est pas suffisante pour juger la lumière
d’un aquarium car elles ont toutes été créées
par rapport aux perceptions humaines.
INFORMATIONS TECHNIQUES
Le système d’éclairage UfO-COMPLET est constitué
de trois parties connectées qui peuvent bouger indépendamment
les unes des autres. La partie centrale (BASE) contient les composants principaux
: microprocesseur contrôlant l’éclairage, deux lampes à
iodure métallique (HQI) et deux lampes lunaires (moonlight) qui ne servent
pas seulement à simuler les phases de la lune (accroissement / réduction
quotidien de l’intensité lumineuse), mais servent aussi à
simuler l’aube et le crépuscule. Les tubes placés dans les
AILES mobiles sont utilisés pour optimiser les conditions lumineuses
et simuler le crépuscule. Ils sont aussi pilotés par le microprocesseur.
UTILISATION
Pour simplifier autant que possible l’utilisation du système d’éclairage
et afin d’éviter de nombreux câbles électriques d’alimentation,
UfO-COMPLET contient un système de contrôle
spécial. Il régule automatiquement la simulation de la croissance
et de la décroissance de la lune, et ainsi élimine le besoin de
programmateurs.
Lorsque le système d’éclairage est connecté
à l’alimentation électrique, le programme de simulation
démarre automatiquement en considérant que l’heure de mise

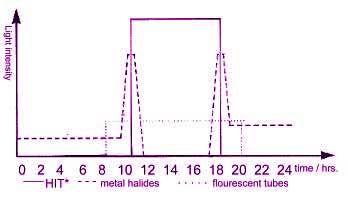

sous tension définie l’heure de l’aube (voir le diagramme
ci-dessous). Attention : il faudra 15 minutes environ aux lampes HQI pour s’allumer
!
En utilisant le commutateur situé sur le dessus de la
rampe d’éclairage (accessible uniquement à l’aide
d’un tournevis, pour des raisons de sécurité) l’utilisateur
peut choisir entre trois réglages principaux (6, 8 ou 10 heures de «
soleil ») ou une option économique (ECO). Cette dernière
option est un ingénieux moyen de réduire l’énergie
utilisée, particulièrement les jours de fortes chaleurs afin de
prévenir les augmentations de température dans l’aquarium.
Si ce réglage est choisi, les HQI sont coupés et remplacés
par les deux lampes lunaires utilisées à pleine puissance (2 x
100 W) pendant 6 heures.
Notez que cela n’interrompt pas le programme de simulation
Jour / Nuit et que le réglage peut être remis sur la position normale
n’importe quand.
Le commutateur ON / OFF ne coupe pas l’éclairage
complètement mais affecte seulement les lampes HQI qui simulent le soleil,
de sorte qu’elles sont pilotables (ON / Off) indépendamment du
programme de simulation. La rampe d’éclairage est totalement éteinte
uniquement si l’alimentation électrique est coupée. La réalimentation
du système redémarre le programme. Quelle que soit la position
du commutateur, la phase de la lune démarre du début (15 jours
pour aller à la pleine lune puis 15 jours pour aller à la nouvelle
lune). Si vous souhaitez synchroniser le système lunaire avec le cycle
naturel de la lune, le système d’éclairage doit être
branché sur le secteur au moment de la nouvelle lune.
Pour éviter les anomalies, le microprocesseur de contrôle
contient une batterie qui permet de compenser les fluctuations électriques
et les coupures d’alimentation jusqu'à 12 heures. IMPORTANT ! :
si le système d’éclairage est débranché du
secteur pour une raison quelconque (transport, maintenance, etc...), mettez
toujours le commutateur sur la position OFF pour évider de décharger
la batterie. Pour protéger le programme du microprocesseur des interférences
dues aux ondes radio, veillez à maintenir les téléphones
portables à au moins 2 mètres de distance de la rampe d’éclairage.
FONCTIONNEMENT SUR BATTERIE
Le système électronique de contrôle est protégé
par une batterie de secours qui maintient le cycle de fonctionnement du programme
même si l’alimentation électrique est coupée. Lorsque
la rampe est à nouveau sous tension, les lampes reprennent automatiquement
le cycle. Il n’est pas nécessaire de relancer le programme.
La capacité de la batterie permet une autonomie de 12
heures. Cette période suffisante pour couvrir les cas de panne de courant
habituels. Au cas où la rampe d’éclairage ne serait pas
utilisée pendant une longue durée, pour maintenance, transport,
réparation, ou toute autre raison, positionnez le commutateur situé
sur le dessus de la rampe d’éclairage sur OFF, sinon la batterie
reste connectée au panneau électronique.
La batterie peut être abîmée si le système
reste sur ON longtemps alors que la rampe n’est pas raccordée au
secteur. Au cas où la batterie serait accidentellement vidée,
démontez la du panneau électrique et rechargez la à l’aide
d’un chargeur de batterie standard. Dans le cas où vous devriez
remplacer la batterie, veillez à n’utilisez qu’une batterie
NiMH.
CYCLE DU PROGRAMME
Le programme démarre automatiquement lorsque le système d’éclairage
est connecté au secteur. Le cycle démarre en simulant l’aube.
Les lampes lunaires sont utilisées à leur maximum durant 15 minutes,
temps nécessaire aux HQI pour s’allumer (simulation de la lumière
solaire). A ce moment , les lampes lunaires s’éteignent. A la fin
de la journée simulée les lampes lunaires s’allument à
nouveau et dès qu’elles atteignent leur puissance maximale, les
HQI s’éteignent. L’intensité des lampes lunaires décroît
alors progressivement jusqu'à atteindre l’intensité de la
lune durant la nuit. L’intensité de la lune change chaque jour.
Pendant 15 jours cette intensité augmente pour atteindre celle de la
pleine lune, puis décroît durant 15 autres jours.
Les tubes fluorescents sont toujours allumés durant la
période «solaire » et 2 heures avant et après le fonctionnement
des HQI.
FONCTIONNEMENT
Démarrage du programme normal
Réglez le commutateur sur le dessus de la rampe d’éclairage
sur la position 6, 8, 10 ou ECO, puis raccordez la rampe au secteur.
HIT-Bulbs = Lampes HQI = Soleil doit être allumé :
Placez le commutateur sur ON. Les HQI s’allumeront, pendant que les autres
sources lumineuses continueront à fonctionner en suivant le programme.
Le retour à la position normale est possible à tous moments.
HIT-Bulbs = Lampes HQI = Soleil doit être éteint :
Placez le commutateur sur OFF. Les HQI s’éteindront, pendant que
les autres sources lumineuses continueront à fonctionner en suivant le
programme. Le retour à la position normale est possible à tous
moments.
Option économique ECO
Placez le commutateur sur ECO. La simulation du soleil est maintenant assurée
par les lampes halogènes (lampes lunaires) à pleine puissance.
La durée du jour simulé sera de 6 heures. La fonction ECO est
utile durant les fortes chaleurs afin d’éviter une augmentation
de la température de l’eau de l’aquarium. Cette option peut
aussi être utilisée lorsque les HQI doivent être remplacés.
Remise à zéro de la phase lunaire
Placez le commutateur sur OFF. Déconnectez la rampe d’éclairage
du secteur et attendez minimum 5 secondes. Rebranchez le secteur et attendez
minimum 30 secondes. Placez alors le commutateur sur la position de votre choix.
Lancer le programme de test / Démonstration
Placez le commutateur sur OFF. Déconnectez la rampe d’éclairage
du secteur et attendez minimum 5 secondes. Rebranchez le secteur et vous avez
15 secondes pour placer le commutateur sur la position «8».
Le cycle jour / nuit complet va se faire en environ 2 minutes 30 (si le commutateur
est placé sur «6», le cycle sera encore réduit à
90 secondes).
Cette option permet de bien voir les modifications quotidiennes de l’intensité
de la lune.
Revenir au programme normal
Placez le commutateur sur OFF. Déconnectez la rampe d’éclairage
du secteur et attendez minimum 5 secondes. Réglez le commutateur sur
la position 6, 8, 10 ou ECO, puis raccordez la rampe au secteur à nouveau.
Réglage des phases lunaires
Procédez comme pour lancer le programme de test, et attendez jusqu'à
ce que la phase recherchée soit atteinte (ainsi, avancer de 7 étapes
lunaires prend 7 x 2,5 minutes si le commutateur est en position 8, soit 17
,5 minutes au total). Une fois que vous avez atteint la phase lunaire désirée,
utilisez le mode opératoire «Revenir au programme normal »
ci-dessus.
Par défaut, la rampe est prévue pour du courant 230 V / 50 Hz.
Ceci peut se vérifier sur l’étiquette située à
coté de la sortie du câble d’alimentation sur la ra
mpe.
INSTALLATION
Deux câbles d’acier sont livrés avec la rampe. Ile permettent
de la fixer au dessus de l’aquarium. La hauteur peut être réglée
à l’aide du clip à l’extrémité.
Ajustez la longueur des câbles avant de suspendre la rampe et assurez
vous que les vis du clip de serrage sont bien serrées. Assurez vous que
les fixations au plafond tiennent solidement car la rampe pèse 25 Kg.
Pour garantir un bon fonctionnement de la lampe, il est important de ne pas
gêner la ventilation interne.
En raison du design spécial du déflecteur, il est possible de
suspendre la rampe près de la surface de l’eau. En conséquence,
une plus faible quantité de lumière permet d’atteindre le
niveau d’éclairage désiré. Réglez la hauteur
de la rampe afin que l’aquarium reçoive un éclairage optimal
tout en évitant que des éclaboussures puissent atteindre le verre.
Si vous suspendez la rampe plus haut, un observateur pourra être aveuglé.
Pour éviter cela, il existe un système d’écran spécial
qui peut être monté sur la rampe.
CHANGEMENT DES LAMPES
Déconnectez la rampe et laissez la refroidir. Démontez l’un
des deux capots latéraux avec un tournevis Philips (nous recommandons
le modèle POZIDRIVE 2). Notez que les vis de fixation des ailes doivent
aussi être démontées. Maintenant, poussez la (les) vitre(s)
hors de la rampe. Les lampes sont accessibles.
Les ampoules de type 70 w et 150 w sont fixées dans un mécanisme
à ressort et peuvent être démontées en poussant l’ampoule
vers l’un de points de fixation. Les ampoules de 250 w possèdent
deux connecteurs en forme de lame de couteau. Le seul moyen de les démonter
consiste à tirer fortement sur les deux extrémités.
Avant d’installer une nouvelle ampoule, nous vous conseillons de nettoyer
le déflecteur avec un chiffon propre. Puis, suivez à l’envers
le mode opératoire ci-dessus permettant de démonter l’ampoule.
Notez que deux vis plus longues sont utilisées pour fixer les ailes mobiles,
et qu’il ne faut pas toucher le verre des ampoules avec les doigts car
les marques de graisse entraînent des dommages. Faites en sorte, sur les
lampes 70 et 150 w, que le petit ergot de verre qui se trouve sur l’ampoule
soit face au déflecteur. Lisez les notices des fabricants.
Lorsque vous remettez la vitre de protection en place, assurez vous que les
déflecteurs soient les uns à coté des autres et ne se chevauchent
pas. Il est conseillé de maintenir les déflecteurs pendant que
vous repoussez la vitre. Si la vitre est bloquée, vérifiez si
des déflecteurs ne se chevauchent pas.
ANOMALIES
Avant commercialisation, chaque rampe d’éclairage est contrôlée
afin de détecter un défaut possible. Si une lampe ne s’allume
pas, clignote, s’éteint ou s’allume d’elle même
rapidement, il s’agit probablement d’un faux contact. Dans ce cas
nous vous conseillons de la démonter (voir le chapitre « Changement
des lampes »), de vérifier les points de contact et de réinstaller
la lampe avec précision.
Si le module de contrôle électronique a un défaut,
il doit être remplacé. Equipé de connecteurs, le démontage
du module est simple à réaliser : Démontez le capot à
l’endroit de la rampe d’éclairage où le commutateur
est placé. Vous avez maintenant en face de vous le module électronique,
protégée par une plaque circulaire en plastique, qui couvre la
largeur de la rampe. Enlevez cette protection plastique et tirez la carte électronique
en soulevant doucement de sorte que l’axe du commutateur sorte de son
logement. Remplacez le module et remontez la rampe en suivant les instructions
de démontage à l’envers.
MAINTENANCE ET ENTRETIEN
La rampe ne nécessite aucune maintenance en dehors d’un nettoyage
régulier des vitres de protection. Les ampoules et les tubes fluorescents
ne devraient pas être utilisés indéfiniment en raison de
l’évolution négative du spectre lumineux au fil du temps.
Un changement annuel des ampoules et des tubes est fortement conseillé.
GARANTIE
La garantie de la rampe d’éclairage UFO-COMPLET a une durée
d’un an à partir de la date d’achat. Elle inclut les défauts
de fabrication et les défauts matériels uniquement. En case de
réclamation, la rampe doit être renvoyée au fabricant dans
son emballage d’origine, bien emballée pour la protéger
durant le transport, accompagnée de la facture d’achat. En raison
des réglementations existantes dans certains pays, la rampe ne doit pas
être posée sur l’aquarium mais fixée au dessus. En
cas d’installation non conforme la fiabilité ne peut être
garantie.
Les demandes de remplacement en dehors du produit en lui-même, ou celles
résultant d’une utilisation non conforme ou de modifications techniques
par l’utilisateur, ne seront pas satisfaites. Les sources lumineuses ne
sont pas soumises à cette garantie. Des modifications techniques sont
possibles
Mise à jour : 28 octobre 1999
Certaine photos sont issues du site : www.aquaconnect.com www.aquaconnect.com avec l'aimable autorisation de Monsieur Buschke
Chris pour Abri sous roche
2001 |
